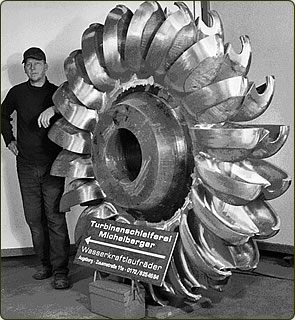

4 Tonnen Peltonlaufräder – Großauftrag für Turbinenschleiferei Michelberger

Nachdem 2 Stk Peltonlaufräder bereits im Juni 2005 geliefert wurden, erhielten wir einen Folgeauftrag über 3 weitere Räder, die im Juli 2006 nach 4, 5 und 6 Monaten Lieferzeit erneut pünktlich übergeben wurden. Das Kraftwerk in Südamerika erzeugt mit 5 Maschinensätzen  eine Leistung von 40 MW. Entsprechende Sorgfalt wurde bei der Herstellung der Laufräder angewandt: Wasserberührende Flächen poliert auf Rauhigkeit N7 Zur Prüfung der Gußqualität wurden Magnetriß- Farbeindring- und Ultraschallprüfung sowie, speziell im Eintrittbereich, die Röntgenprüfung eingesetzt Schleifschablonen im Ein- und Austrittbereich Prüfung der Werkstoffeigenschaften durch Spektralanalyse, Zerreißprobe und Kerbschlagbiegeprobe. Die Ausführung von Qualitätsprüfungen und Fertigungsschweißungen erfolgte durch geprüftes und zertifiziertes Personal.

Neues Laufrad für Rusel Kraftwerk Deggendorf

Das Rusel-Wasserkraftwerk in Deggendorf erzeugt mit einem 1900kg schweren Turgo-Laufrad 6MW Spitzenstrom und wird täglich ca. 2 Stunden betrieben. Durch die Anfahrkräfte wird das Laufrad außergewöhnlich hoch beansprucht.

An dem ursprünglich eingebauten Turgolaufrad wurde nach ca. 2000 Betriebsstunden der Totalabriss einer Schaufel festgestellt. Wir erhielten den Auftrag zur schnellst-möglichen Lieferung eines Ersatzrades, nachdem verschiedene namhafte Gießereien abgelehnt hatten.

Eintritt

Qualitativ wurde das neue Laufrad hochwertiger als das Original ausgeführt: Hydraulik 100% geschliffen und oberflächenrissgeprüft, Eintritt- und Austrittbereiche poliert. Mit besonderer Aufmerksamkeit wurden alle Radienübergänge sorgfältig geschliffen und poliert. Profilverlauf und Strömungswinkel wurden an Ein- und Austrittkanten stetiger und gleichmäßiger eingestellt. Nach 24 Wochen wurde das Laufrad einbaufertig geliefert, wobei der vereinbarte Termin um eine Woche unterschritten wurde.

Modelleinrichtung

Rohguss

Um die Sicherheit des Bauteils zu gewährleisten, wurde vereinbart, Kontrollinspektionen in steigenden Betriebsintervallen durchzuführen. Nach ca. 3300 Betriebsstunden wurden auch an dem Ersatzrad Anrisse festgestellt. Weil der Schaden frühzeitig erkannt wurde, konnten die Fehler geschweißt und das Laufrad gerettet werden. Da es sich um Schwingungsrisse handelte, wurde auf das Rad ein 340kg schwerer Ring aufgeschrumpft, der das Eigenschwingungsverhalten positiv verändert. Ob die Maßnahme erfolgreich war, wird mit weiteren Kontrollinspektionen überprüft.

Montage Prüfung

Wuchten

Neues Laufrad für sächsisches Wasserkraftwerk

Die Fa. TWA Wasserkraft Anlagenbau GmbH Dienstedt/Thüringen bestellt ein neues Francislaufrad (200kg, 550mm Durchmesser). öllig zerstört.

Altes zerstörtes Laufrad

Die Hydraulische Neukonstruktion war in KW 31/03 abgeschlossen. Das vorgedrehte, hydraulisch fertiggeschliffene Rad wurde KW 47/03 ausgeliefert.

Unser Kunde hat das Rad bis Ende KW 49/03 fertig gedreht, gebohrt und genutet, so daß wir in KW 50/03 die statische Auswuchtung durchführen konnten. Parallel hat er den Leitapparat restauriert und Anpassungen bzw. Erneuerungen am Saugrohr durchgeführt.

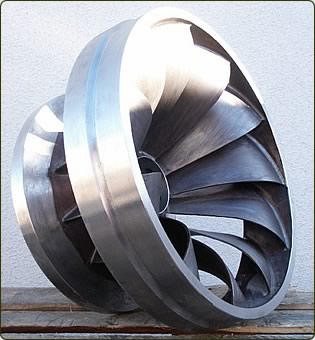

Neues Laufrad

Die im Jahr 1926 installierte Anlage wurde für eine elektrische Leistung von 100 kW konzipiert. Leider existieren keine Aufzeichnungen über die tatsächliche Leistung bei Inbetriebnahme. In den letzten Jahren vor dem Totalausfall wurde noch eine Leistung von 90 kW erzielt. In der KW 51/03 wurde das Rad in Betrieb genommen und eine maximale elektrische Leistung von 131,5 kW mit der Stromzange gemessen.

Unser Kunde und die Kraftwerksbetreiber Herr Lehmann und Herr Stenzel haben Ihre vollste Zufriedenheit zum Ausdruck gebracht.
